Seismisk design med faglig præcision

Jordskælv, normer og bærende systemer

Et jordskælv er en pludselig frigivelse af energi i jordskorpen, som skaber seismiske bølger og ryster jorden. Konstruktioner svigter ikke, fordi jorden åbner sig, men fordi bevægelserne skaber inertikræfter, som afhænger af masse og acceleration.

Belastningen afhænger af jordskælvets styrke, afstanden til epicentret, jordbundsforholdene samt bygningens egen svingningstid og duktilitet. Målet med projekteringen er at tillade kontrollerede skader og energiafledning, samtidig med at kollaps forhindres.

Standarder for seismisk design

Forskellige regioner anvender forskellige normer, men princippet er det samme: Skader kan accepteres, mens kollaps skal forhindres.

• ASCE 7 og IBC i USA definerer seismiske laster, spektre, jordbundsfaktorer og R værdier.
• Eurocode 8, EN 1998, omfatter europæisk seismisk design med duktilitetsklasserne DCL, DCM og DCH.
• Andre regelsæt omfatter NBCC i Canada, NZS 1170.5 i New Zealand, IS 1893 i Indien, japanske bygningsregler og Iran 2800.
• Det regelsæt, som de lokale myndigheder kræver, skal altid følges. Principperne er fælles, mens detaljering og faktorer afhænger af normen.

Hvad er R faktoren?

Responsmodifikationsfaktoren R reducerer de elastiske seismiske kræfter til kræfter på projekteringsniveau. Faktoren udtrykker systemets duktilitet, redundans og evne til at optage energi. En høj værdi omkring 7 til 8 gælder meget duktile systemer, en moderat værdi omkring 5 til 6 gælder stive og duktile systemer, mens en lav værdi omkring 3 til 4 gælder systemer med begrænset duktilitet.

Den grundlæggende forskydningskraft kan efter ASCE 7 udtrykkes som V lig med SDS gange W divideret med R divideret med I.

Bærende systemer og typiske R værdier

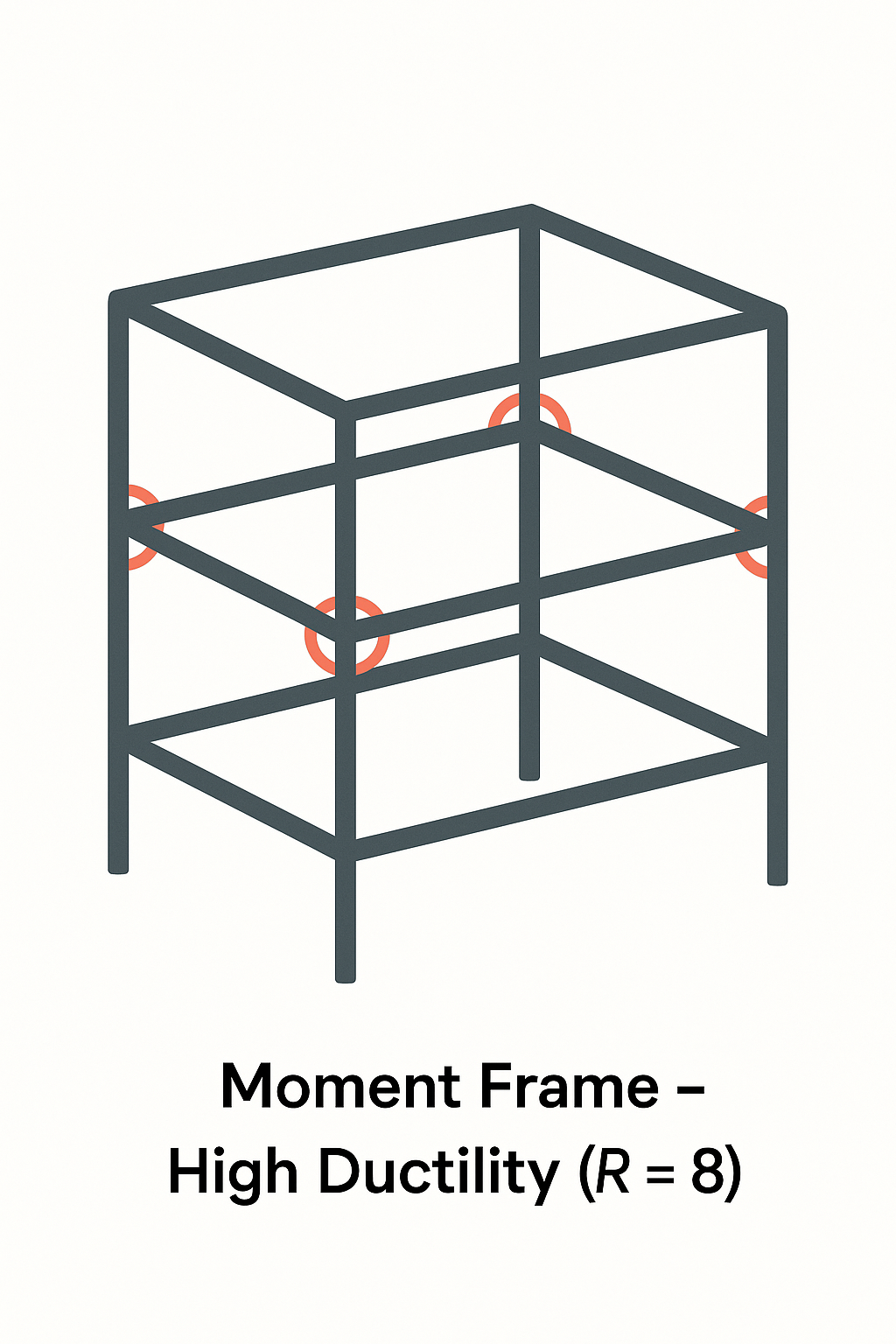

• Specielle momentrammer, R omkring 8: Duktile hængsler ved samlinger mellem bjælker og søjler med principper for stærke søjler og svage bjælker.
• Afstivede stålrammer, R omkring 6 til 8: Diagonale afstivninger giver stivhed, mens duktilitet opnås gennem plastiske afstivninger eller led.
• Betonskivevægge, R omkring 5 til 6: Væggene optager forskydning og væltemoment og kræver randzoner samt stærk forankring til dækkene.
• Dobbeltsystemer, R omkring 7 til 8: Rammers duktilitet kombineres med stivheden fra vægge eller afstivning.
• Murværksskivevægge, R omkring 3 til 4: Systemet har stor stivhed, men begrænset duktilitet og kræver armering samt stærke dækforbindelser.
• Massive dæk virker som kritiske skiver, der overfører seismiske kræfter til rammer og vægge og modvirker torsion.

Dækskivernes rolle

En massiv dækskive sikrer, at hver etage bevæger sig samlet. Dermed reduceres torsionen, og kræfterne føres til de lodrette stabiliserende systemer. Uden denne funktion kan selv stærke vægge og rammer ikke virke korrekt.

• Etablér randbjælker langs dækkanter og samlere til kraftoverførsel.
• Undgå indadgående hjørner og åbninger uden den nødvendige armering.
• Kontrollér dækskivens forskydning og sammenhængen mellem deformationerne.
