Akut stabilisering af bærende konstruktion i Ishøj

Fra kritisk situation til permanent stålløsning på 48 timer.

Projekt: Udskiftning af bærende væg med stålramme
Adresse: 2635 Ishøj

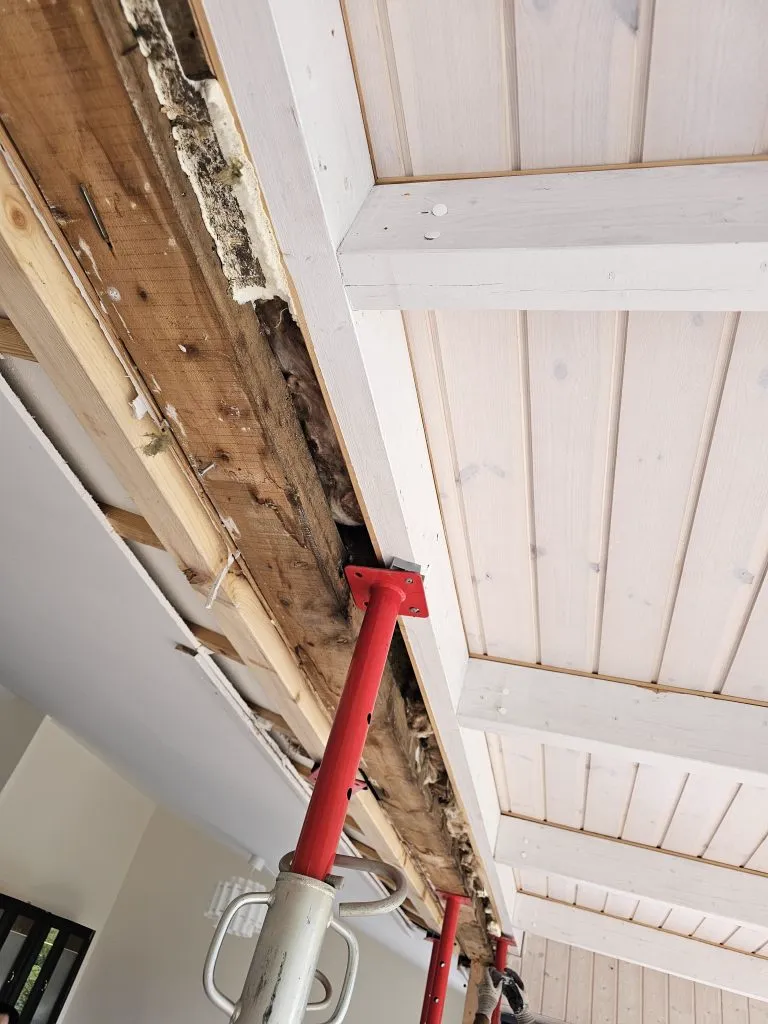

Rum hvor den bærende væg er fjernet og konstruktionen understøttes midlertidigt — Den eksisterende bærende væg var allerede fjernet ved vores ankomst. Konstruktionen blev midlertidigt understøttet, mens den permanente løsning blev projekteret.

Baggrund

Permanent Consulting Engineers blev kontaktet i forbindelse med en akut konstruktiv situation i en villa i Ishøj.

En eksisterende bærende væg var blevet fjernet som led i en ombygning, og den overliggende konstruktion var derfor afhængig af midlertidige understøtninger. Situationen krævede hurtig teknisk vurdering, statiske beregninger og etablering af en permanent løsning.

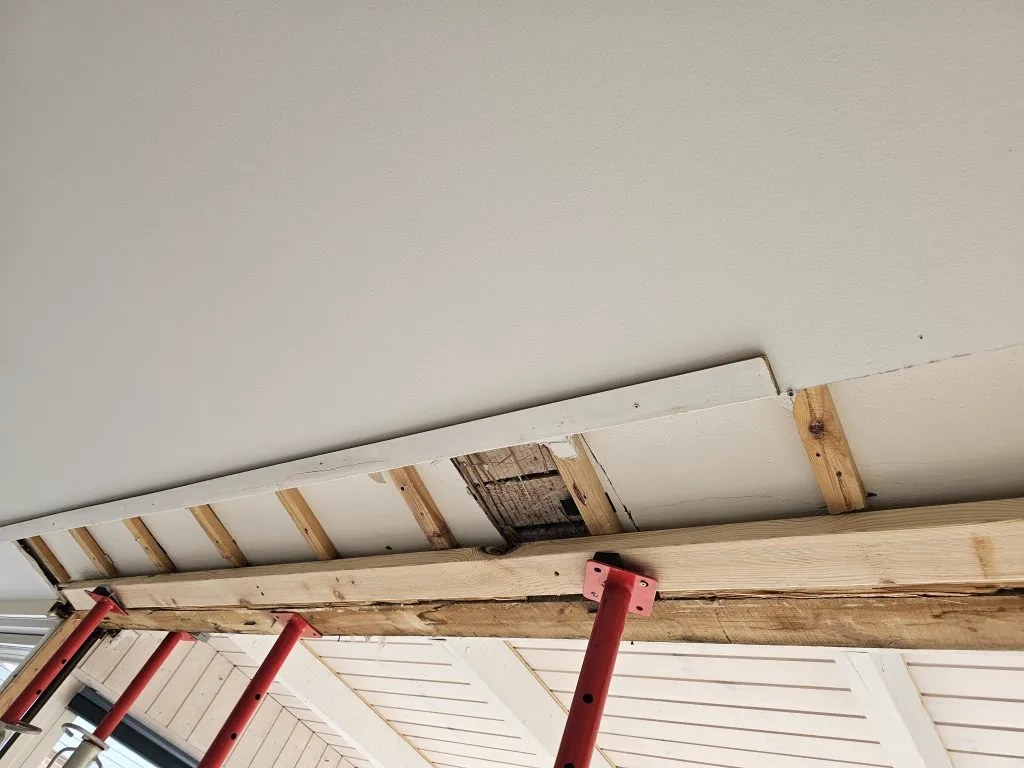

Gennemgang af eksisterende bjælkelag før dimensionering — Gennemgang af eksisterende bjælkelag og konstruktion før dimensionering af den permanente stålkonstruktion.

Opgavens omfang

Projektet omfattede:

Besigtigelse af eksisterende forhold
Statisk vurdering
Dimensionering af ny stålramme
Udarbejdelse af beregninger og tegninger
Indkøb af materialer
Levering til byggeplads
Udførelse og montage

Den tekniske løsning

Efter vurdering af de eksisterende forhold blev der projekteret en ny bærende stålramme bestående af:

HEB120 stålbjælke
RHS 100x50x6 mm stålsøjler
Top og bundplader i 10 mm stål
M12 boltforbindelser
Fastgørelse til eksisterende konstruktion

Den nye stålramme overtager den bærende funktion fra den fjernede væg og sikrer en permanent lastoverførsel.

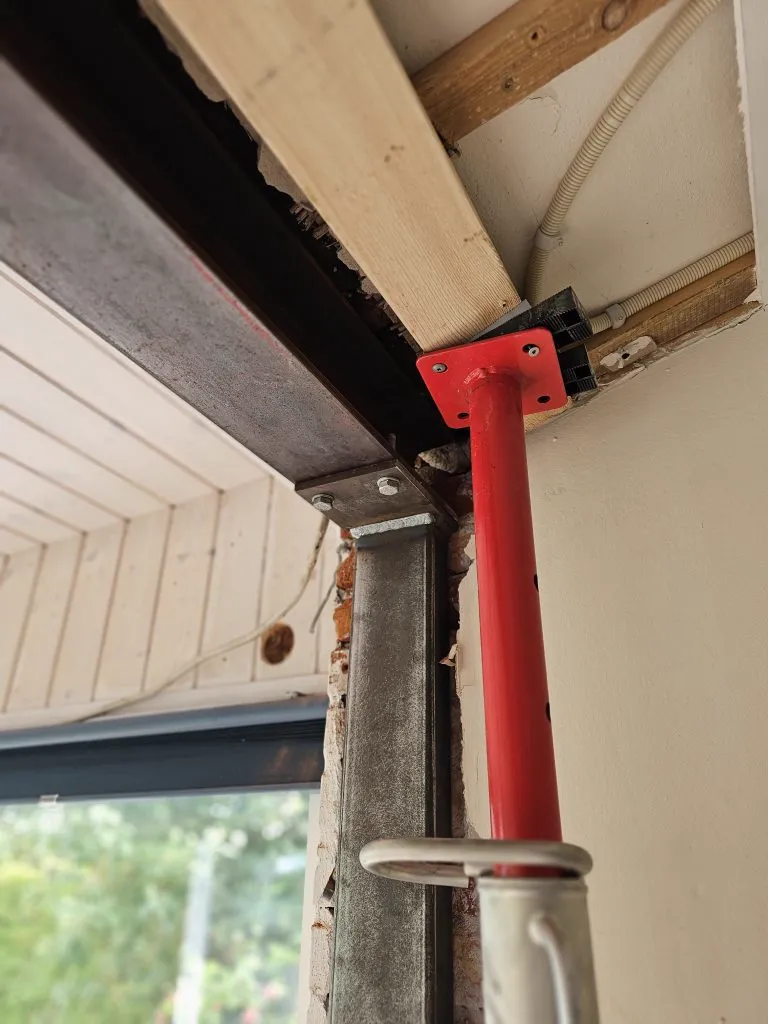

Detalje af stålsøjle og bundplade under montage.

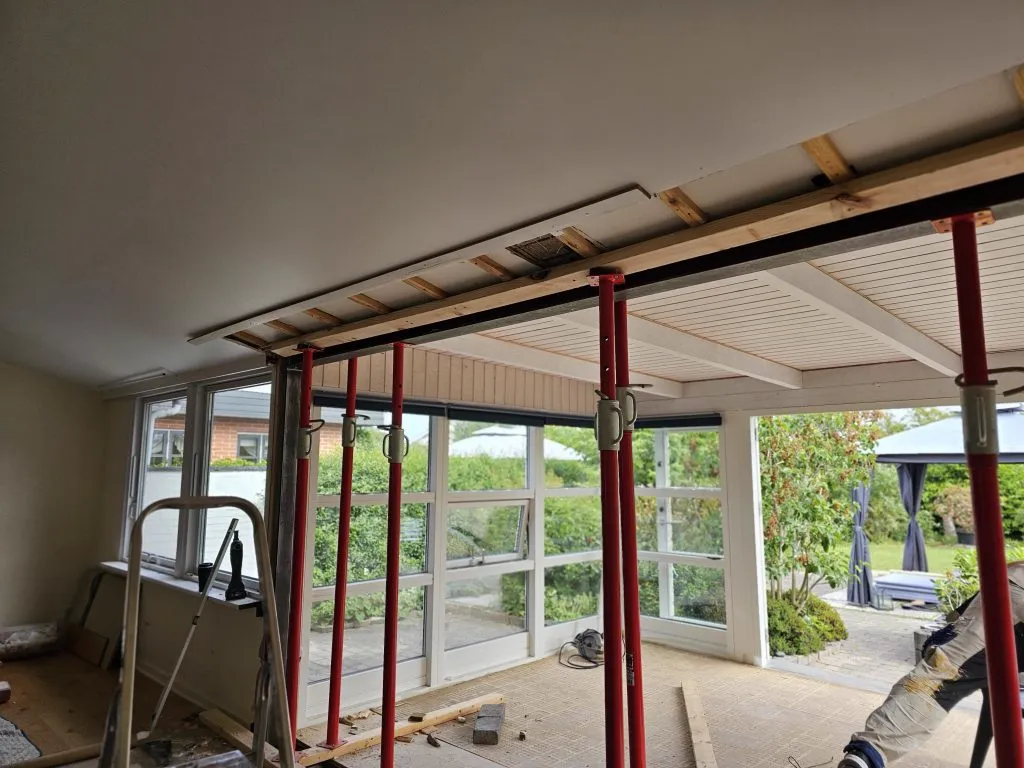

HEB120 bjælke og stålsøjler monteres som ny bærende konstruktion.

Hurtig levering og udførelse

På grund af projektets karakter blev hele processen gennemført med høj prioritet.

Inden for cirka 48 timer blev følgende gennemført:

Besigtigelse
Beregninger
Projektering
Materialeindkøb
Levering
Montage

Dette gjorde det muligt hurtigt at erstatte den midlertidige understøtning med en permanent konstruktiv løsning.

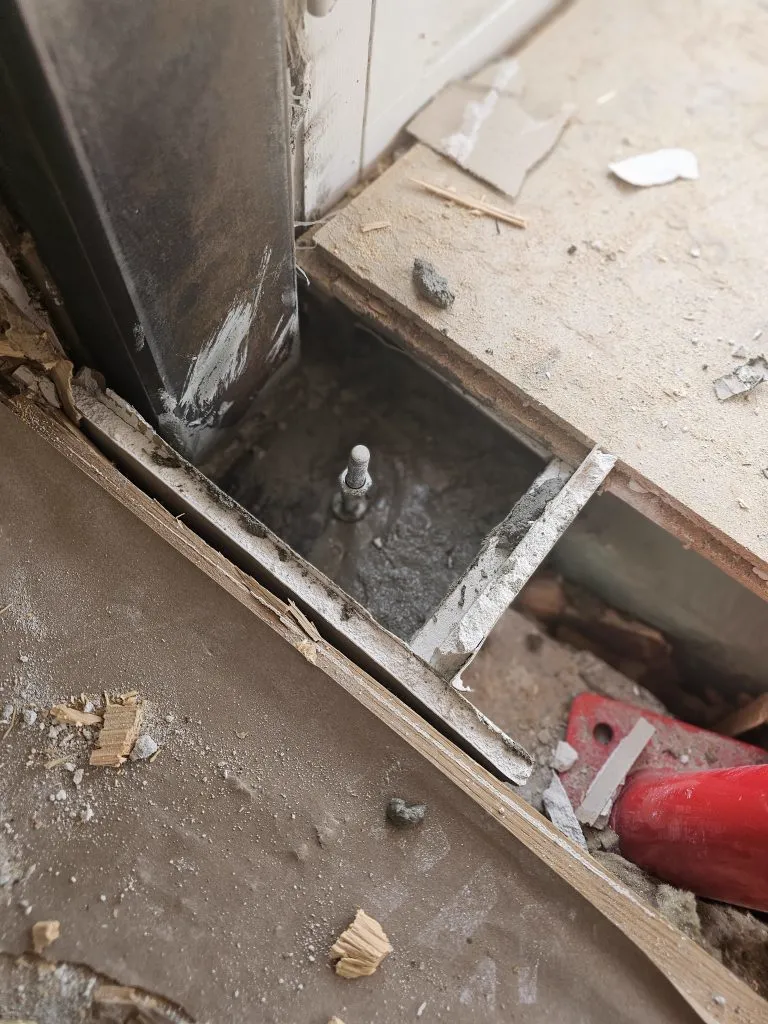

Konstruktionen fastholdt med midlertidige understøtninger under montage — Under hele montagen blev konstruktionen fastholdt med midlertidige understøtninger for at sikre en kontrolleret lastoverførsel.

Den færdige stålramme klar til efterfølgende bygningsarbejder — Den nye stålramme er monteret og klar til de efterfølgende bygningsarbejder.

Resultatet

Projektet blev afsluttet med etablering af en permanent bærende stålkonstruktion, som sikrer bygningens stabilitet og giver kunden mulighed for at fortsætte renoveringsarbejdet sikkert.

Sagen illustrerer vigtigheden af korrekt statisk vurdering og professionel projektering ved ændringer af bærende konstruktioner.
